船舶詳細

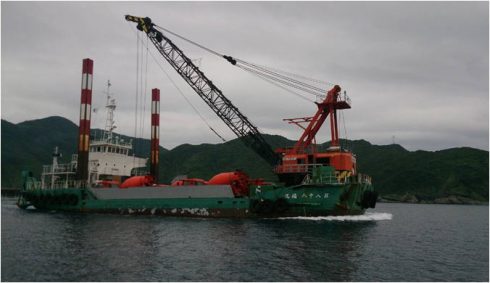

第八十八福丸(起重機兼浚渫船)

主要寸法 43.2×18.0×3.2(m)
積載スペース 19.8×16.0×1.95=617㎥
総トン数 497t
喫水 (空)2.75m
(満)3.2m
スパット寸法 □90㎝×L21m×2基 有効水深16
主機能力 800PS×2基
速力 9ノット
型式 全旋回式 SKK-1000HD-L
能力 120t吊
ジブ長さ 主巻22m 31m
バケット グラブバケット
S型 容量4㎥ 自重7t

オレンジバケット
G型 容量4㎥ 自重8t
付属機器 GPS施工管理システム

付属船

  • 第五福丸(交通船兼作業船)
    総トン数 5t未満
    寸法 9.6×3.0×1.2(m)
    主機馬力 200PS
    沿海区域 沿海

荷重表

ジブ 長さ ジ ブ 角 度 30° 35° 40° 45° 50° 55° 60° 65° 70° 75° 77.5° 80°
22m 主巻 定格荷重 ton 10本掛 40.2 42.7 45.8 49.8 54.8 61.2 69.5 80.6 95.7 117.5 120.0
作業半径 m 21.7 20.7 19.6 18.4 17.0 15.5 13.9 12.2 10.5 8.7 8.5 6.8
25m 補巻 定格荷重 ton 2本掛 20.0
作業半径 m   24.9 23.8 22.5 21.1 19.6 17.9 16.1 14.2 12.2 10.2 10.0 8.1
31m 主巻 定格荷重 ton 8本掛 25.1 26.8 28.9 31.6 35.1 39.6 45.6 53.8 65.6 83.8 86.0
6本掛 65.6
4本掛 39.6
作業半径 m   29.5 28.1 26.5 24.7 22.8 20.7 18.4 16.0 13.6 11.0 10.8 8.4
34m 補巻 定格荷重 ton 2本掛 20.0
作業半径 m   32.7 31.1 29.4 27.5 25.4 23.1 20.6 18.0 15.3 12.5 12.2 9.7
